Fahrzeug Ausbau - Vom 3D-Scan zum Camper Van
Hier der gesamte Prozess vom 3D-Scan des Fahrzeuginnenraums und der Aufbereitung zum CAD-3D-Modell, über die Anpassung der 3D-Möbelkonstruktionen, zu Beispielen der 3D-Visualisierungen (bspw. für Planungsgespräche mit Kunden), bis zum fertig, ausgebauten Camper Van oder Wohnmobil gefertigt von unserem Team in der hyggeWerkstatt.
3D-Scan-Rohdaten eines Renault Trafic
Datenaufbereitung und 3D-Modellierung
Aufbereitung der Scan-Daten des Renault Trafics zu 3D-Modell als .STL
Import in CAD-Programm
Import des 3D-Modells des Renault Trafics als .STL in 3D-CAD-Programm.
Einfügen einer Bodenplatte in das 3D-Modell
Einfügen der Bodenplatte in das 3D-Modell des Renault Trafics im CAD-Programm, um die exakten Konturen des Fahrzuegbodens zu übernehmen.
Ausschnitt der Bodenplatte
Exakter Ausschnitt der Bodenplatte anhand der Kontur der 3D-Scan-Daten des Fahrzeugbodens vom Renault Trafic.
Einfügen eines Möbelmoduls
Einfügen eines Möbelmoduls in das 3D-CAD-Modell.
Ansicht der Fahrerseite nach eingefügtem Möbelmodul
Ansicht der Fahrerseite nach eingefügtem Möbelmodul zur Kontrolle der Anpassung der Möbelkonturen an die Fahrzeugkonturen.
Überstand der Möbel zur Anpassung
Hier wird der Überstand des Möbelmoduls sichtbar, der entsprechend an die Fahrzeugkonturen angepasst wird.
Boolesche Operationen der gescannten Fahrzeughülle
Boolesche Operationen der gescannten Fahrzeughülle mit dem Möbelmodul für die exakte Anpassung der Konturen.
Fertiges Möbelmodul auf Bodenplatte
Das Ergebnis nach der Anpassung der Konturen durch Entfernen der Überstände:
Bodenplatte und Möbelmodel mit exakt an die Fahrzeugmaße angepassten Konturen.
Bodenplatte und Möbelmodel mit exakt an die Fahrzeugmaße angepassten Konturen.

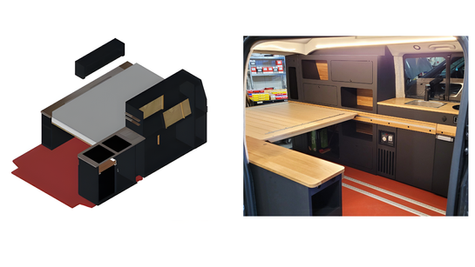

Konstruktionszeichnung für Mercedes Vito Ausbau
Mercedes Vito - Fertiger Ausbau 1
Bett mit Holzlattenrost, zusammengeschoben.
Mercedes Vito - Fertiger Ausbau 2
Seitenansicht des Fonds mit montierten Zusatzsitzen.
Mercedes Vito - Fertiger Ausbau 3
Ausbau aus Cockpit Perspektive.
Mercedes Vito - Fertiger Ausbau - Küchenzeile

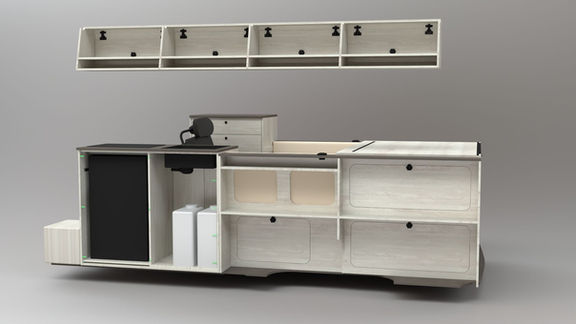

3D-Visualisierung eines Mercedes Sprinter Ausbau Entwurfs mit weiß lasiertem Eichenoberflächen
3D-Visualisierung eines Mercedes Sprinter Ausbau Entwurfs in der Heckansicht mit weiß lasiertem Eichenoberflächen
Mercedes Sprinter Ausbau Visualisierung mit geänderten Oberflächen im Fahrzeug integriert vor Hallenhintergrund - Bild 1
Mercedes Sprinter Ausbau Visualisierung mit geänderten Oberflächen im Fahrzeug integriert vor Hallenhintergrund - Bild 2
Mercedes Sprinter Ausbau Visualisierung mit geänderten Oberflächen im Fahrzeug integriert vor Hallenhintergrund - Bild 3
Mercedes Sprinter Ausbau Visualisierung mit geänderten Oberflächen im Fahrzeug integriert vor Hallenhintergrund - Bild 4
Mercedes Sprinter - Fertiger Ausbau - Bett ausgeklappt
Mercedes Sprinter - Fertiger Ausbau - Sitzgruppe 1
Mercedes Sprinter - Fertiger Ausbau - Sitzgruppe 2
Beispiel Visualisierung eines weiteren Sprinter-Ausbaus für Präsentation & Planung mit Kunden
